Detalhes rápidos
- Local de origem: Zhejiang, China (continente)
- Nome da marca: suntree/oem
- Número do modelo: SM3L-63
- Tipo: Mini, Mini, disjuntor
- Número de pólos: 2, 2
- Cor branca
- pacote: embalagem padrão
- tempo de garantia: 2 anos
- umidade relativa: menos de 90%
1. Aplicação:
O RCCB da série SM3L-63 é adequado para o circuito de AC 50HZ ou 60HZ, tensão nominal de trabalho 230V e corrente nominal 60A e abaixo, para fazer proteção de contato indireto ao ser humano e proteger o circuito contra sobrecorrente, curto-circuito e protetor contra surtos em edifícios ou outros locais semelhantes também.
Palavra-chave: 1-63A,1,2,3,4Pole, A corrente de fuga é ajustável, Com indicador LED, Comumente usado
produtos do mercado do sudeste asiático

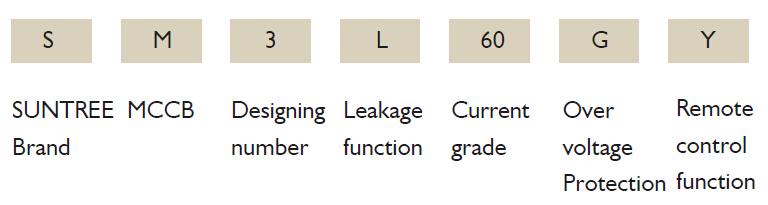

2.Modelo e implicação:
3. Dados técnicos principais:
uma. Dados técnicos de proteção contra sobretensão
Escolha a posição de deslocamento | Ino(mA) | Em(mA) | Observação |
5mA | 4 | 8 | Ligue o disjuntor de fechamento, pressione TEST, disjuntor funcionando, quando a fonte de alimentação estiver normal, pressione o botão de função, o LED aceso. ao pressionar DIRECT, a luz vermelha acende, os produtos não funcionam. |
10mA | 8 | 12 | |
15mA | 12 | 18 | |
30mA | 18 | 30 |
b. Sobre a corrente de dados técnicos de proteção contra curto-circuito
Corrente de teste | Corrente nominal | Estado inicial | Tempo de teste | Resultado do teste |
20 25 32 40 50 60 | 1.13Em | Estado quente | ≥1h | Não viagem |
1,45 pol | Estado quente | 1h | Viagem | |
5In | Estado frio | ≥0,1s | Não viagem | |
10In | Estado frio | 0,1 segundo | Viagem |
4. Atenções:
uma. Ao usá-lo, deve escolher o caminho certo, se não os produtos não podem proteger o circuito.
b. O botão TEST deve testar quatro vezes por mês, verificando a função de fuga à terra.
c. Ao usá-lo, deve escolher a corrente correta, caso contrário, o produto não possui funções de proteção contra sobrecorrente e curto-circuito.
