VANTAGENS
Detalhes rápidos
- Local de origem: Zhejiang, China (continente)
- Nome da marca: SUNTREE/OEM
- Número do modelo: S19, S19
- Nível de proteção: IP67
- Máx. Corrente: 10A
- Máx. Voltagem: 500V, 250V
- Instale o furo: 12mm 16mm 19mm 22mm 25mm 30mm
- Cor: branco amarelo azul verde vermelho laranja
- Forma do atuador: plana
- O material: aço inoxidável
- Configuração de contato: 1NO ou 1NC ou 1NO1NC ou 2NO 2NC
- Resistência de contato: ≤50mΩ
- Material de contato: liga de prata
- Vida mecânica: 1.000.000 ciclos
Características
Plano/ Côncavo
Variedade de cores
Momentâneo / Travando
Anti-vandalismo IK09/ IP67 selado
Iluminado e Não Iluminado

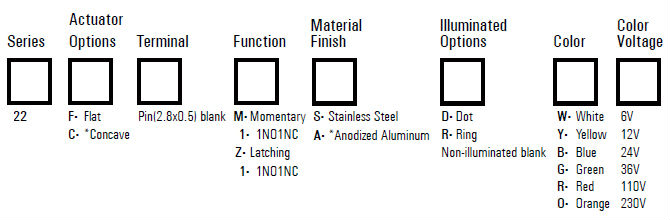

Código de encomenda
Momentâneo: Significa que quando você pressiona o interruptor e move o dedo, o atuador volta à posição original.
Travamento: significa que quando você pressiona o interruptor uma vez, ele muda de estado e permanece nessa posição pressionada e não volta à posição original a menos que você o pressione novamente.
Dados técnicos
|
Modelo |
S19-F |
S19-FR |
S19-FD |
||||
|

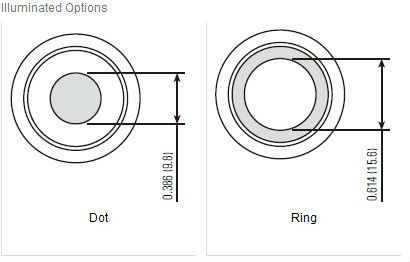

Opções iluminadas |
Não iluminado |
Anel |
Ponto |
||||
|
Máx. Espessura do painel: |
0,394" (10,0 mm) |
||||||
|
terminal |
Pino (2,8 x 0,5) |
||||||
|
Máx. Mudar classificação |
5A/250VAC |
||||||
|
Contato de resistência |
≤50mΩ |
||||||
|
Resistência de isolamento |
≥1000mΩ |
||||||
|
Resistência Dielétrica |
2000VAC |
||||||
|
Temperatura de operação |
-20°C ~ +55°C |
||||||
|
Vida Mecânica |
1.000.000 ciclos |
||||||
|
Vida Elétrica |
>50.000 ciclos |
||||||
|
Material de contato |
Liga de Prata |
||||||
|
Torque |
5 ~ 14Nm |
||||||
|
Pressão de Operação |
3 ~ 8N |
||||||
|
Proteção |
IP65 |
||||||
|
Material |
Atuador do |
Aço inoxidável/alumínio anodizado |
|||||
|
Corpo |
Aço inoxidável/alumínio anodizado |
||||||
|
Base |
PA |
||||||
|
Cor |
Modelo |
LED (classificações @ 20mA) |
|||||
|
Cor |
R-Vermelho |
Y- Amarelo |
O- Laranja |
G- Verde |
B- Azul |
W-Branco |
|
|
Intensidade luminosa (mcd) |
160 |
200 |
150 |
520 |
220 |
2000 |
|
|
Voltagem direta |
1,8~2,6 |
2,8~3,6 |
|||||
|
Tensão de Iluminação |
sem sufixo Nenhum resistor instalado. Um resistor apropriado deve ser conectado em série pelo usuário. Voltagens como acima. |
||||||
|
6 V/ 12 V/ 24 V/ 36 V/ 110 V/ 230 V |
|||||||
|
Vida |
Aproximadamente. 40.000 horas |
||||||
Interruptor de botão de aço inoxidável 22mm 19mm 1no 1nc anel Interruptor de botão de metal iluminado 6 pinos 12 volts
Forma Frontal Plana
Parafuso/Pino Terminal (2.8X0.5)
Classificação máxima do interruptor 2A 48VDC
Resistência de contato ≤50MΩ
Resistência de isolamento ≥1000MΩ
Resistência Dielétrica 2000VAC
Operação Temp.-20~+55
Vida Mecânica 1, 000, 000 ciclos
Vida elétrica 200.000 ciclos
Material de contato liga de prata
Tipo de travamento: quando você empurra, o atuador está ligado e travado; quando você pressiona o segundo, o atuador retorna à posição original.
Tipo momentâneo: quando você pressiona o atuador, o botão está ligado; depois que seus dedos são removidos, o atuador retorna e é desligado.
Dados técnicos de 16 mm
|
Modelo |
S16-F |
S16-FR |
S16-FD |
||||
|
Opções iluminadas |
Não iluminado |
Anel |
Ponto |
||||
|
Máx. Espessura do painel: |
0,394" (10,0 mm) |
||||||
|
terminal |
Pino (2,8 x 0,5) |
||||||
|
Máx. Mudar classificação |
5A/250VAC |
||||||
|
Contato de resistência |
≤50mΩ |
||||||
|
Resistência de isolamento |
≥1000mΩ |
||||||
|
Resistência Dielétrica |
2000VAC |
||||||
|
Temperatura de operação |
-20°C ~ +55°C |
||||||
|
Vida Mecânica |
1.000.000 ciclos |
||||||
|
Vida Elétrica |
>50.000 ciclos |
||||||
|
Material de contato |
Liga de Prata |
||||||
|
Torque |
5 ~ 14Nm |
||||||
|
Pressão de Operação |
3 ~ 8N |
||||||
|
Proteção |
IP65 |
||||||
|
Material |
Atuador do |
Aço inoxidável/alumínio anodizado |
|||||
|
Corpo |
Aço inoxidável/alumínio anodizado |
||||||
|
Base |
PA |
||||||
|
Cor |
Modelo |
LED (classificações @ 20mA) |
|||||
|
Cor |
R-Vermelho |
Y- Amarelo |
O- Laranja |
G- Verde |
B- Azul |
W-Branco |
|
|
Intensidade luminosa (mcd) |
160 |
200 |
150 |
520 |
220 |
2000 |
|
|
Voltagem direta |
1,8~2,6 |
2,8~3,6 |
|||||
|
Tensão de Iluminação |
sem sufixo Nenhum resistor instalado. Um resistor apropriado deve ser conectado em série pelo usuário. Voltagens como acima. |
||||||
|
6 V/ 12 V/ 24 V/ 36 V/ 110 V/ 230 V |
|||||||
|
Vida |
Aproximadamente. 40.000 horas |
||||||
Dados técnicos de 22 mm
|
Modelo |
S22-F |
S22-FR |
S22-FD |
||||
|
Opções iluminadas |
Não iluminado |
Anel |
Ponto |
||||
|
Máx. Espessura do painel: |
0,394" (10,0 mm) |
||||||
|
terminal |
Pino (2,8 x 0,5) |
||||||
|
Máx. Mudar classificação |
5A/250VAC |
||||||
|
Contato de resistência |
≤50mΩ |
||||||
|
Resistência de isolamento |
≥1000mΩ |
||||||
|
Resistência Dielétrica |
2000VAC |
||||||
|
Temperatura de operação |
-20°C ~ +55°C |
||||||
|
Vida Mecânica |
1.000.000 ciclos |
||||||
|
Vida Elétrica |
>50.000 ciclos |
||||||
|
Material de contato |
Liga de Prata |
||||||
|
Torque |
5 ~ 14Nm |
||||||
|
Pressão de Operação |
3 ~ 8N |
||||||
|
Proteção |
IP65 |
||||||
|
Material |
Atuador do |
Aço inoxidável/alumínio anodizado |
|||||
|
Corpo |
Aço inoxidável/alumínio anodizado |
||||||
|
Base |
PA |
||||||
|
Cor |
Modelo |
LED (classificações @ 20mA) |
|||||
|
Cor |
R-Vermelho |
Y- Amarelo |
O- Laranja |
G- Verde |
B- Azul |
W-Branco |
|
|
Intensidade luminosa (mcd) |
160 |
200 |
150 |
520 |
220 |
2000 |
|
|
Voltagem direta |
1,8~2,6 |
2,8~3,6 |
|||||
|
Tensão de Iluminação |
sem sufixo Nenhum resistor instalado. Um resistor apropriado deve ser conectado em série pelo usuário. Voltagens como acima. |
||||||
|
6 V/ 12 V/ 24 V/ 36 V/ 110 V/ 230 V |
|||||||
|
Vida |
Aproximadamente. 40.000 horas |
||||||
