Detalhes rápidos
- Local de origem: Zhejiang, China (continente)
- Nome da marca: suntree
- Número do modelo: SUP
- Padrão de teste: GB18802.1-2002/IEC6164.3.1-1998
- Corrente de descarga nominal em: 20KA
- Corrente máxima de descarga: 40ka
- Temperatura de operação: -40/+85°C
- Grau de proteção: IP20
- CC: 1000V 500V
- CA: 275V 320V 385V
- Em (8/20) nós (KA): 20KA
- Imax(8/20)us (KA): 40KA
- Para cima (KV): 2,0/3,8KV
Descrição do produto:
Este SUP4-20KA-40KA SPD é aplicado para fornecer proteção contra sobretensão de equipamentos eletrônicos
cuja alimentação é fornecida por fonte de alimentação de corrente contínua.
É um dispositivo de proteção contra sobretensão de nível D, é projetado de acordo com o padrão IEC e GB,
está disponível em uma variedade de diferentes tensões de alimentação e especificações correspondentes do seletor.
É usado para plástico resistente a altas temperaturas com excelente estanqueidade e fiação fácil de instalar.
Adote a tecnologia de circuito de controle de temperatura que possui disjuntores de sobrecorrente embutidos e disjuntores de fusível térmico, disparam automaticamente devido à deterioração.
É projetado instruções de deterioração modulares, shell retardador de chama.
Tem à prova de poeira, anticorrosão e outras funções.
É usado em um ambiente relativamente hostil, mantendo uma estabilidade a longo prazo

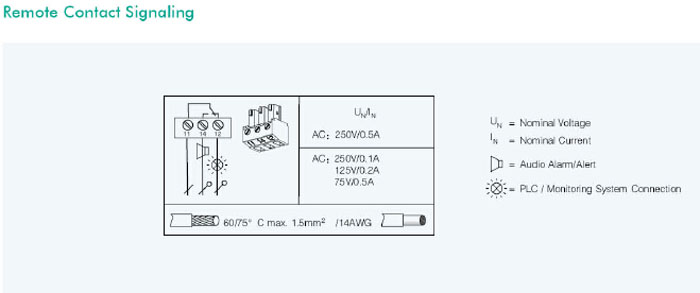

A porta de sinal remoto pode obter controle remoto de alarme.
É amplamente utilizado na proteção contra raios de energia DC de sistemas de energia solar, estações base de comunicação móvel,
escritório de comunicações de microondas, sala de telecomunicações, fábrica, aviação civil, finanças, títulos e outros sistemas.
Formulários
protetor solar | SUP2-PV | SUP4-PV | ||
PV DC específico (LEC 6614-1/EN 61643-11) | ||||
Pólo | 2 pólos | 3 pólos | ||
Parâmetro elétrico | ||||
Teste clássico | II | II | ||
Uoc max (V DC) | 500 | 900 | ||
Uc (VCC) | 500 | 1000 | ||
Em (8/20) nós (KA) | 20 | 20 | ||
Imax(8/20)nos (KA) | 40 | 40 | ||
Para cima (KV) | 2,0 | 3.8 | ||
Controle remoto e indicação | ||||
Janela de indicação | ||||
Módulo de encaixe | ||||
Contato de sinal remoto | ||||
Contato de sinal remoto | Voltagem máxima de trabalho | 250 V CA/30 V CC | 250 V CA/30 V CC | |
Amplificador de trabalho máximo 1A (250V/AC) | 1A (250V/CA) | 1A (250V/CA) | ||
1A (30V DC) | 1A (30V DC) | 1A (30V DC) | ||
Fiação e instalação | ||||
Capacidade de fiação (mm2) | Fio rígido | 4-25 | 4-25 | |
Fio flexível | 4-16 | 4-16 | ||
Comprimento de decapagem | 10 | 10 | ||
Terminal parafusado | M5 | M5 | ||
Torque (Nm) | Circuito principal | 3,5 | 3,5 | |
Contato de sinal remoto | 0,25 | 0,25 | ||
Aula de proteção | Todos os perfis | IP40 | IP40 | |
Porta de conexão | IP20 | IP20 | ||
Ambiente de instalação | Sem choque e vibração óbvios | |||
Altitude(m) | ≤ 2000 | ≤ 2000 | ||
Temperatura de trabalho | -3,0--+70 | -3,0--+70 | ||
Humidade relativa | 30%-90% | 30%-90% | ||
Como instalar | Instale com trilho de montagem em aço H35-7.5/DIN35 | |||

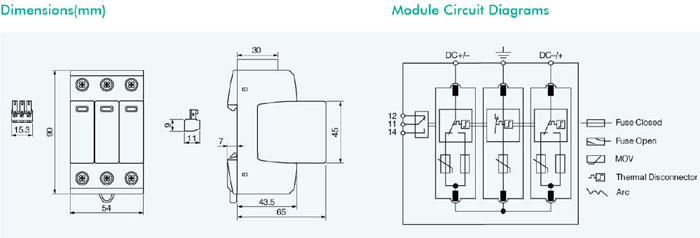

Tamanho (mm) (L*A*L) | C | 36 | 54 | |
H | 90 | 90 | ||
eu | 67,6 | 67,6 | ||
Peso (KG) | 0,25 | 0,38 | ||
Especificações
Volt nominal do sistema fotovoltaico | 600V | 100V | 1200V |
MCOV (UCPV) | 700 V CC | 1170 V CC | 1200 V CC |
Corrente máxima de descarga do sistema (8/20us) (Imax) | 40KA | 40KA | 30KA |
Nível de proteção de tensão (UP) | ≤ 2,5KV | ≤ 4,0KV | ≤ 4,5KV |
Nível de proteção de tensão em 5KA (UP) | ≤ 2,0KV | ≤ 3,5KV | ≤ 4,0KV |
Integre a capacidade de interrupção do fusível/classificação de interrupção | 30KA/1000V DC | 30KA/1000V DC | 30KA/1200V DC |
Tecnologia | Proteção de sobrecorrente de interrupção de curto-circuito (SCI) | ||
Faixa de temperatura operacional | -40 a +80 | ||
Corrente de descarga nominal | 12,5 KA | ||
Tempo de resposta (ta) | <25ns | ||
Estado operacional/indicação de falha | Verde (bom) / Vermelho (substituir) | ||
Montagem | Trilho DIN de 35 mm conforme EN 60715 | ||
Grau de proteção | IP20 | ||
capacidade | 3 módulos DIN 43880 | ||

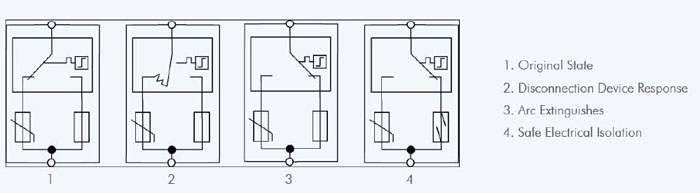

tecnologia de interrupção de curto-circuito (SCI)

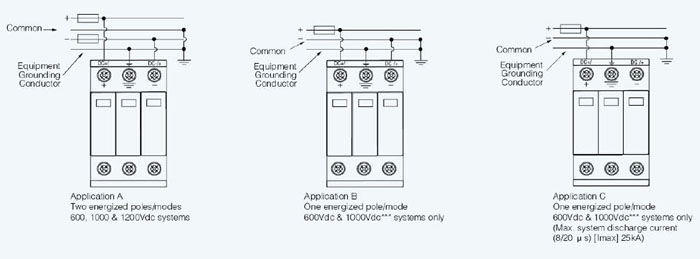

esquemas de aplicação típicos

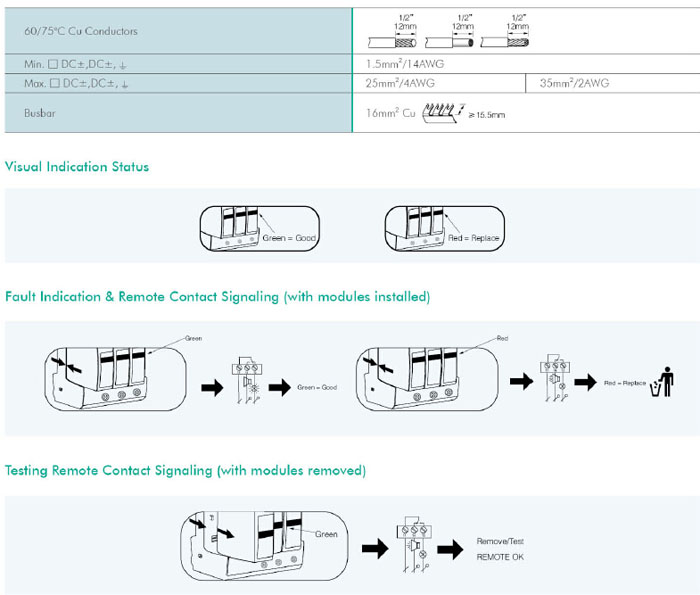

Instalação do produto:
1. O pára-raios é conectado com as linhas de energia em série, que é montagem em trilho padrão de 35 mm.
2. Quando a instalação, o terminal de entrada e saída dos dispositivos de proteção contra raios será conectado com o pólo "+","-"do
potência DC correspondente; O símbolo "PE" está conectado à linha de aterramento; a forma de fiação é do tipo sólido com parafusos;
3. Toda a fiação deve ser sólida e conectada por eletricidade. Cabo SPD: BVR≥6mm2, linha de aterramento: BVR≥10mm2.
4. O aterramento à prova de raios deve ser consistente com os requisitos regulamentares de proteção contra raios, o fio de aterramento deve ser
o mais grosso e curto possível, a resistência deve ser menor que 10Ω. O fio de aterramento do pára-raios está conectado com o
linha de aterramento do sistema de proteção contra raios, quando a fiação da instalação estiver completa, verifique a fiação corretamente e com segurança,
em seguida, conecte a fonte de alimentação, o SPD pode ser colocado em uso.
