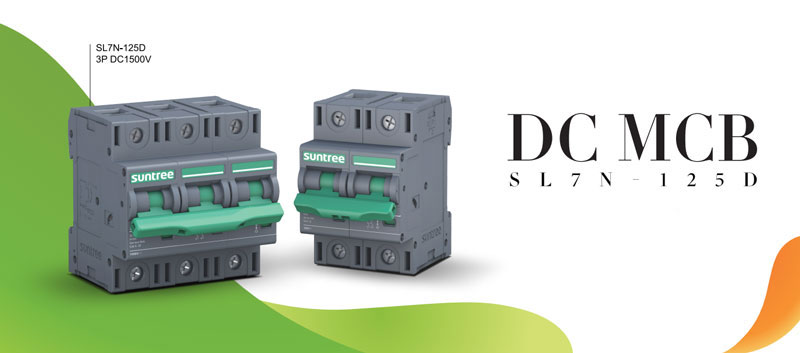

VANTAGENS
Função principal
SL7N-125D com proteção de atraso de sobrecarga, proteção instantânea de curto-circuito, fornece proteção contra curto-circuito, proteção contra sobrecarga de 1500VDC.
Inscrição
Amplamente utilizado em painel DC, armário de distribuição DC, caixa de combinação DC, armazenamento de energia, fotovoltaica, sistema de caixa de distribuição de estação de energia eólica, sistema de proteção de caixa de distribuição de comunicação e também pode ser usado para conversão infrequente de linhas em condições normais.
Modelo e significado
| S | L7N | 125 | D |
| Código empresarial | Número do projeto | Corrente nominal de grau de caso | Alta voltagem |
Vantagem
 |
 |
| Interruptor de várias portas | Projeto de ventilação |
|

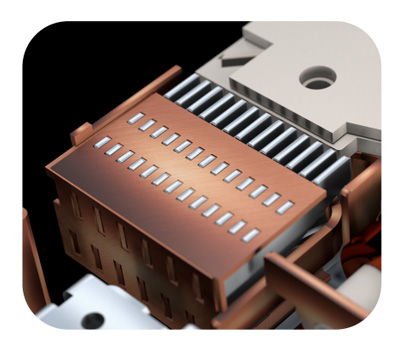

A câmara de extinção de arco adota uma multi-grade |

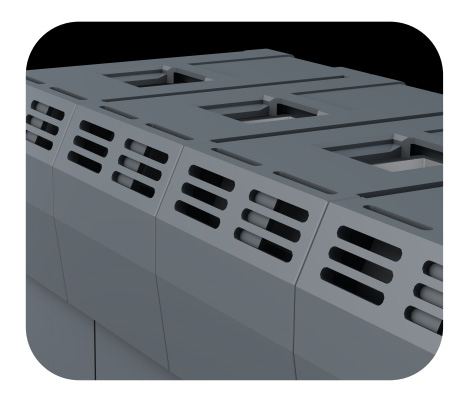

Novo design de orifícios de ventilação, arco sem gás mais suavemente |
 |
 |

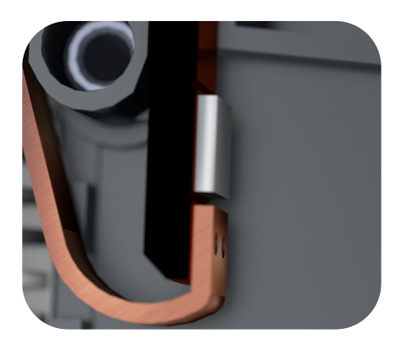

| Contato estático | Material retardante de chama PA66 |
| O projeto de ignição por arco de contato estático é mais propício para a arco entrando na câmara de extinção de arco |

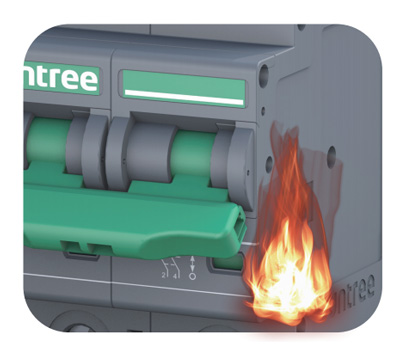

classificação retardante de chama de V-2 |
Especificações
| Nome do produto | PV DC MCB |
| Pólo | 3 |
| Tensão operacional nominal (Ue) | DC 1500V |
| Tensão nominal de isolamento (Ui) | 1500V |
| Tensão nominal de resistência ao impulso (Uimp) | 8kV |
| Corrente nominal de grau de caixa (In) | 125A |
| Corrente operacional nominal (In) | 6A/10A/16A/20A/25A/32A 40A/63A/80A/100A/125A |
| Capacidade máxima nominal de interrupção de curto-circuito (lcu) | 5kA/1500V |
| Capacidade de interrupção em execução (lcs) | 5kA/1500v |
| Vida mecânica | 10.000 |
| Vida elétrica | 2000 |
| Dimensão (L×A×P) | 80,4×65,5×82mm |
| Instalação | barulho |
| Humidade relativa | +50 ℃ não mais de 95% |
| Requisitos de polaridade da fiação | NÃO |
| Temperatura de trabalho | -40°℃-+75℃ |
Requisitos de teste: fonte de alimentação DC.
Corrente: De acordo com 14048.2,1.05Ln 1n não funciona, 1.3Ln 1n funciona, se a mudança de temperatura do ouro duplo puder ser medida.
O comprimento e a área do fio estão de acordo com o padrão.
Meça o aumento de temperatura do terminal e compare a mudança no aumento de temperatura.
Teste 3 cada.

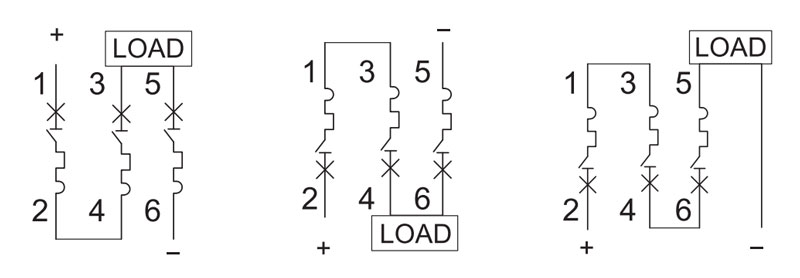

Diagrama de fiação

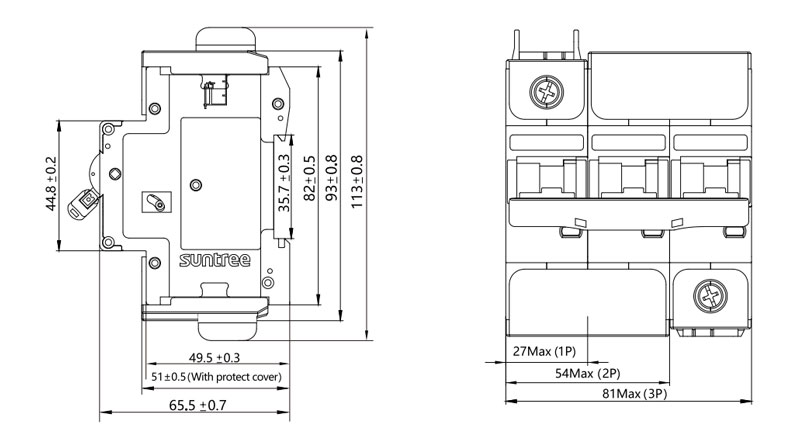

Dimensão
