VANTAGENS
• Alta fiabilidade
Com dispositivo de proteção contra surtos de CA
Com disjuntor DC, tensão nominal AC690V
• Forte adaptabilidade
Design IP65, à prova d'água, anti poeira e anti ultravioleta
Teste rigoroso para alta e baixa temperatura, amplamente utilizado.
A instalação simples, a fiação do sistema simplificada, a fiação conveniente
O corpo da caixa é feito de aço laminado a frio e outros materiais metálicos
• Configuração flexível
Usado para saída AC do inversor de 1-50kw. A classificação atual do fusível fotovoltaico, o disjuntor é modificado
DESCRIÇÃO
A caixa do combinador PV SHLX-AC4/1 AC é aplicável ao grupo PV no sistema de energia. É uma parte importante realizar inversores em série e gabinete de distribuição de energia CA ou um transformador elevador e acessar até quatro conjuntos de grupos fotovoltaicos no inversor. Em linha com a entrada do disjuntor e a linha de saída com o disjuntor ou o seccionador de carga. Barramento com dois níveis de proteção contra raios. A tensão nominal mais alta do sistema é AC690V. IP65 Classe de proteção igual ao inversor. Instalado ao ar livre. Com função à prova d'água, à prova de poeira, anti UV, anti corrosão de spray de sal etc.
A caixa do combinador simplifica muito a conexão entre o inversor de série e o gabinete de distribuição de energia CA ou transformador de reforço. A estrutura interna simples e clara faz a fiação razoável.
Alta confiabilidade e manutenção simples. Montado na parede ao ar livre pode se adaptar ao ambiente hostil. Além do material e tamanho, pode ser personalizado de acordo com os requisitos do usuário.

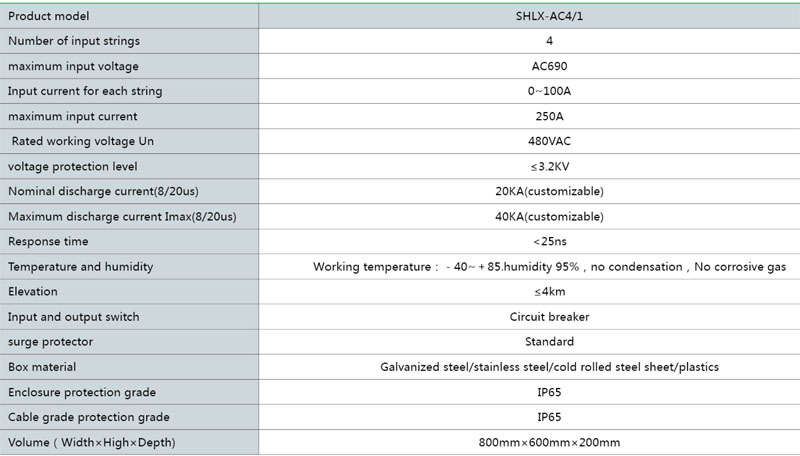

PARÂMETROS TÉCNICOS

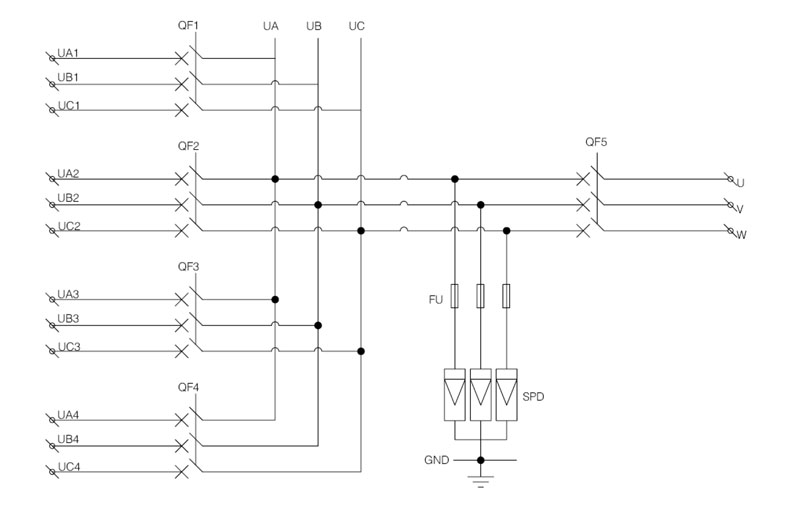

DIAGRAMA ESQUEMÁTICO
